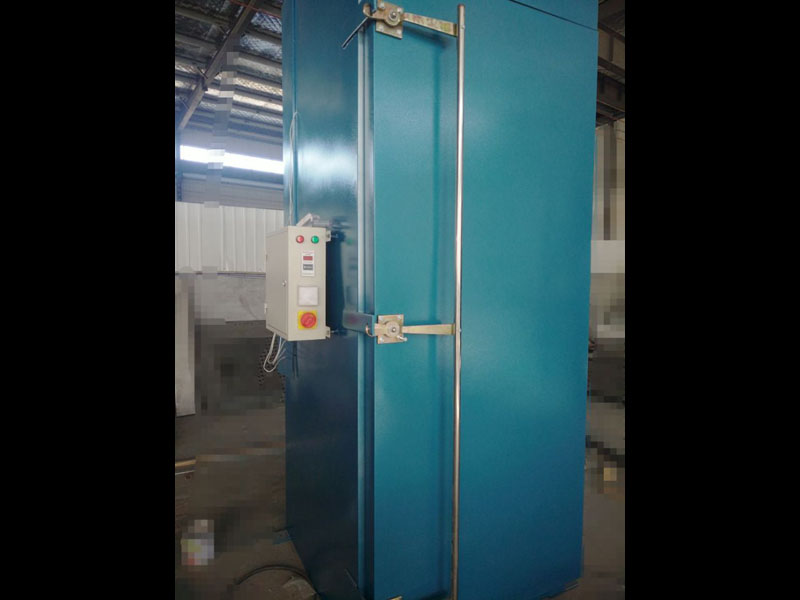

高温烘箱的控制系统介绍

电热类仪器种类繁多如高温炉、高温烘箱、高温真空烘箱、恒温培养箱等。各种加热装置因对温度有不同的要求可分别采用灯泡、炉丝、硅碳棒等作为产热元件。例如考蜡箱常用灯泡加温而培养箱、烘箱、恒温水浴、电炉等为适应组织培养和干燥烘焙的不同温度范围，往往使用数组并联的电炉丝加热，以便分组切换调温。高温炉则用几组串并联的硅碳棒来产生高温。

电炉线路分析：

    多采用串联电阻限流法控制炉丝电流调节电炉的温度

    烘箱水浴类的恒温自控电炉。这类仪器的电热丝多为几组并联使用，为了调节温度多附设恒温控制线路。为了使各部分温度均匀一致，可在烘箱上装电风扇使空气更快的对流并把水气带走，而在水浴上则装设搅拌器使水浴温度均匀，温控感温元件常见的有两类：一是水银接点温度计，可分为固定接点温度计和可调接点温度计，后者较为普遍，另一类是双金属片式的温控接点，用在恒温要求不高的线路中。此外在要求较高的恒温电路中，还采用复杂的恒温电路，用热敏电阻作为感温元件。
